Вы когда-нибудь по-настоящему смотрели на вилку? Не скользили взглядом в поисках розетки, а именно рассматривали её — как предмет, в котором есть история, инженерная мысль и маленькие загадки?
Почти никто не смотрит. Вилка стала настолько привычной, что мозг буквально отказывается её регистрировать. Мы подключаем устройства десятки раз в день, и каждый раз в руках у нас оказывается объект с деталью, смысл которой большинство людей не может объяснить.

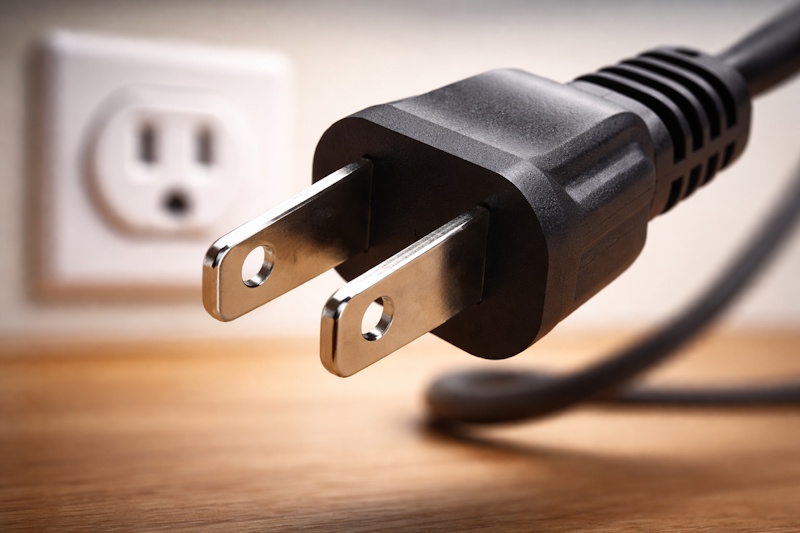

На американских вилках — тех, что с двумя плоскими параллельными штырями — в каждом штыре есть небольшое круглое отверстие. Просто дырочка. Насквозь. Зачем она там?
Спросите случайного человека. Услышите версии одну фантастичнее другой. Но правда оказывается куда интереснее любых догадок.
Начало: один патент и большая идея
1904 год. Америка стремительно электрифицируется. Лампочки, вентиляторы, первые бытовые приборы — всё это требует единого способа подключения к сети. Изобретатель Харви Хаббелл Второй решает эту задачу элегантно: патентует вилку с двумя плоскими штырями. Простая, унифицированная, тиражируемая.
Отверстий в ней ещё нет. Зато есть небольшие боковые выемки на штырях. В патентном описании Хаббелл объясняет их назначение прямо: удержание вилки в гнезде, защита от случайного выпадения. Розетки того времени имели внутри упругие выступы, которые заходили в эти выемки и буквально держали вилку на месте.
Представьте себе быт начала XX века. Розетки редкость, шнуры тяжёлые, полы деревянные. Вилка, выскочившая из гнезда и дотронувшаяся до чего-нибудь металлического — это не просто неудобство. Это пожар. Хаббелл проектировал не удобство, он проектировал безопасность.
Примерно в 1920-х появляется следующий игрок. Инженер Джон Кеннеди хочет выпускать собственные вилки, но патент Хаббелла перекрывает дорогу. Он меняет форму: вместо боковых выемок делает сквозные круглые отверстия в штырях. Идея та же — фиксация в розетке — но конструкция уже другая. Патент обойдён, производство запущено.
Так появились дырочки, которые вы держите в руках каждый день.
Три версии. Только одна настоящая
С тех пор прошло больше ста лет. Розетки изменились. А отверстия остались. И вокруг них успело вырасти целое дерево объяснений — одно убедительнее другого, и почти все неточные.
Версия первая: фиксация. Та самая, историческая. Выступы внутри розетки заходят в отверстия, вилка держится надёжнее. Звучит логично, но разберите любую современную американскую розетку и посмотрите на её контактные пластины: они гладкие. Никаких выступов. Современная вилка держится исключительно за счёт упругости металлических контактов, которые просто сжимают штыри с боков. Отверстие в этой зоне даже мешает: уменьшает площадь контакта, а значит, теоретически увеличивает сопротивление и нагрев. Так что историческая функция давно упразднена.
Версия вторая: блокировка. На производствах и стройках существует практика «lockout/tagout» — когда оборудование нужно обесточить на время обслуживания и гарантированно защитить от случайного включения. Через отверстия в штырях продевают тросик замка или пластиковую стяжку, и вилку физически невозможно воткнуть в розетку. Под эти отверстия даже выпускают специальные замки. Применение реальное и полезное. Но это не замысел конструктора, это находчивость потребителя: люди нашли применение уже имеющейся детали — задним числом.
Версия третья: экономия металла. При миллиардных тиражах каждый грамм считается. Небольшое отверстие в каждом штыре убирает крошечное количество металла. Умножьте на глобальный выпуск — и получите ощутимые цифры. Снова логично, снова вторично. Экономия есть, но она бонус, а не причина.
Настоящий ответ — производственный. И он куда прозаичнее, чем хотелось бы.
Правда о дырочках
Когда делают вилку, металлические штыри нужно залить пластиком — этот процесс называется формованием. Расплавленная пластмасса подаётся в пресс-форму под давлением. Высокое давление, высокая температура, доли секунды. Штыри в этот момент должны стоять абсолютно неподвижно: малейший сдвиг — и геометрия нарушена, вилка не войдёт в розетку, партия в брак.
Как зафиксировать металлический штырь внутри пресс-формы, не касаясь его рабочей поверхности? Очень просто: загнать в отверстие направляющий штифт. Штифт держит штырь с точностью до долей миллиметра, цикл завершён, штифт выходит, пластик застыл.
Отверстие — это технологический элемент оснастки. Оно нужно станку, а не пользователю.
Именно это зафиксировано в стандартах NEMA и ANSI: отверстия в штырях не являются обязательными с точки зрения безопасности или функциональности, они предназначены для производственных нужд. Никакой мистики. Никакого заговора. Просто инженерия.
Почему это важно знать
Можно было бы закончить здесь: дырочки нужны станку при формовке, всё. Но есть кое-что ещё.
История этих отверстий — это маленькая модель того, как вообще устроен технический прогресс. Сначала деталь появляется по одной причине (фиксация в розетке). Потом причина устаревает, но деталь остаётся — потому что производство уже заточено под неё. Потом люди находят ей новые применения, о которых никто не думал (промышленные замки). Потом кто-то понимает, что от неё есть и экономический смысл.
Деталь не изменилась. Изменился контекст — три раза.
Практически в каждом серийном устройстве, которым вы пользуетесь, есть такие же «дырочки»: элементы, чьё происхождение уже никто не помнит, а смысл давно стал другим. Стоит иногда смотреть на привычные вещи чуть пристальнее.
Хотя бы на вилку.
